kubernetes是容器的一个编排工具，和mesos是同类产品，使用go语言编写。整套方案可大可小，说复杂其实还是挺复杂的，现在步步为营的记录总结下k8s的安装配置过程。先说下理论，k8s安装部署

kubernetes是容器的一个编排工具，和mesos是同类产品，使用go语言编写。整套方案可大可小，说复杂其实还是挺复杂的，现在步步为营的记录总结下k8s的安装配置过程，来把复杂的东西简单化。

先说下理论，k8s安装部署中有三个角色，master、node、etcd，这三个角色相互独立，但也可以混跑部署，相互之间通过证书进行认证，这三个角色可以简单的翻译为管理节点、工作节点、数据存储，每个角色对应要安装的组件如下：

master管理节点需安装

● APIServer组件：K8s的API，系统管理的统一入口，任何资源的增删改查都要交给APIServer处理后再提交etcd。

● controller manager组件：APIServer的后端保障，集群的管控中心，确保集群始终处于预期的工作状态。

● schedule组件：负责pod到Node节点的调度工作。

● flannel组件：网络规划服务，使不同节点创建的Docker具有集群唯一虚拟IP地址，并且相互间可以互连。

node工作节点需安装

● kube-proxy组件：service访问的实现，管理pod<—>service和外部访问<—>service的实现。

● kubelet组件：是Master在每个Node节点上面的agent，负责维护和管理该Node上面的所有k8s创建的容器。

● flannel组件：网络规划服务，使不同节点创建的Docker具有集群唯一虚拟IP地址，并且相互间可以互连。

etcd数据存储需安装

● etcd集群：高可用的键值存储系统，k8s使用它来存储各资源的状态。

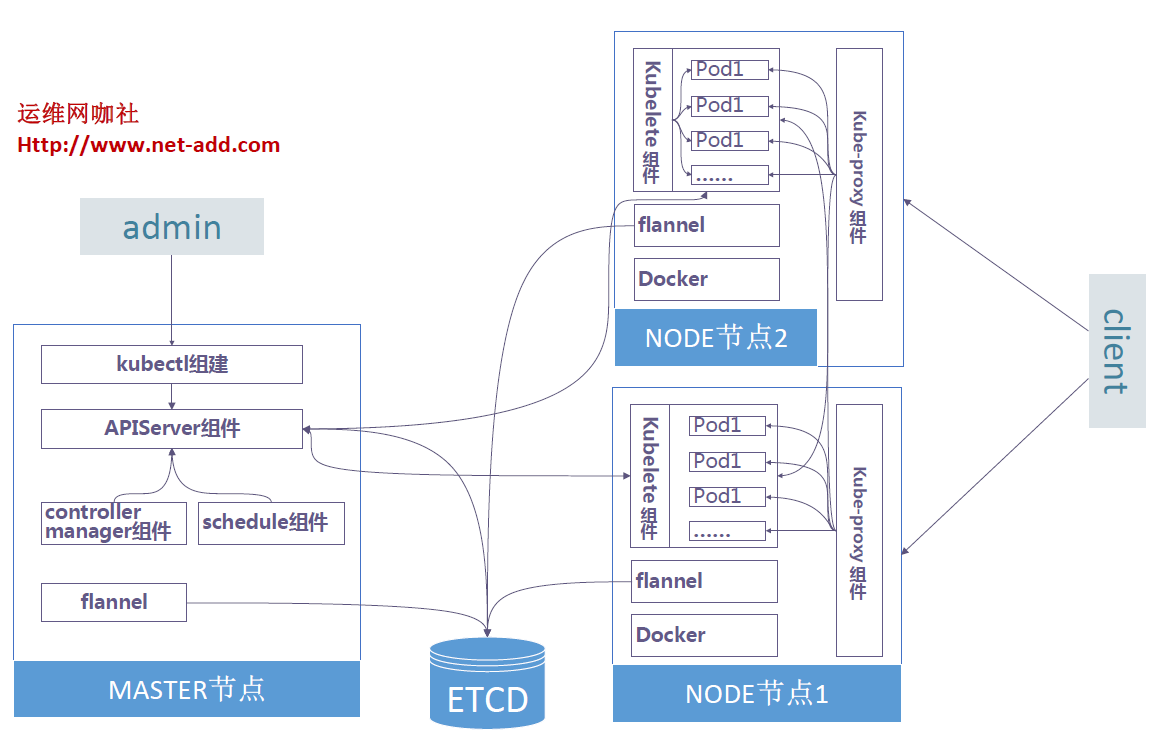

画了一个架构图如下：


一、安装环境介绍及服务器预处理

软件安装版本

● CentOS 7.3.1611

● kubernetes 1.8.2

● flanneld 0.9.0

● etcd 3.2.9

● docker 17.09.0-ce

● cfssl 1.2.0：证书密钥制作工具

集群服务器规划

ip地址	hostname	角色
10.211.103.167	master1	master+node+etcd
10.211.103.168	node1	node+etcd
10.211.103.169	node1	node+etcd

服务器预处理

1、所有服务器关闭防火墙、关闭selinux

$ systemctl stop firewalld && systemctl disable firewalld
$ setenforce 0
$ vim /etc/selinux/config
SELINUX=disabled

2、所有服务器关闭swap分区

$swapoff -a
vim /etc/fstab

3、所有服务器上导入临时环境变量

$ cat <<EOF  > /root/env-global.sh
# TLS Bootstrapping 使用的 Token，可以使用命令 head -c 16 /dev/urandom | od -An -t x | tr -d ' ' 生成
BOOTSTRAP_TOKEN="41f7e4ba8b7be874fcff18bf5cf41a7c"

# 最好使用 主机未用的网段 来定义服务网段和 Pod 网段
# 服务网段 (Service CIDR），部署前路由不可达，部署后集群内使用IP:Port可达
SERVICE_CIDR="10.254.0.0/16"
# POD 网段 (Cluster CIDR），部署前路由不可达，**部署后**路由可达(flanneld保证)
CLUSTER_CIDR="172.30.0.0/16"

# 服务端口范围 (NodePort Range)
export NODE_PORT_RANGE="8400-9000"

# etcd 集群服务地址列表
export ETCD_ENDPOINTS="https://10.211.103.167:2379,https://10.211.103.168:2379,https://10.211.103.169:2379"

# flanneld 网络配置前缀
export FLANNEL_ETCD_PREFIX="/kubernetes/network"

# kubernetes 服务 IP (一般是 SERVICE_CIDR 中第一个IP)
export CLUSTER_KUBERNETES_SVC_IP="10.254.0.1"

# 集群 DNS 服务 IP (从 SERVICE_CIDR 中预分配)
export CLUSTER_DNS_SVC_IP="10.254.0.2"

# 集群 DNS 域名
export CLUSTER_DNS_DOMAIN="cluster.local."
EOF

生效临时变量：
$source /root/env-global.sh

4、node+master节点操作

4.1 设置服务器主机名可以相互解析

$ vim /etc/hosts
10.211.103.167 master1
10.211.103.168 node1
10.211.103.169 node2

4.2 开启路由转发和iptables对bridge信息进行处理的内核参数

$ cat <<EOF > /etc/sysctl.d/k8s.conf
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
$ sysctl -p /etc/sysctl.d/k8s.conf

二、kubernetes集群证书的处理

kubernetes 系统各组件需要使用 TLS 证书对通信进行加密，本文档使用 CloudFlare 的 PKI 工具集 cfssl 来生成 Certificate Authority (CA) 证书和秘钥文件，CA 是自签名的证书，用来签名后续创建的其它 TLS 证书。

1、所有服务器下载并安装cfssl 1.2.0版本

$ cd ~
$ wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64
$ chmod +x cfssl_linux-amd64
$ mv cfssl_linux-amd64 /usr/local/bin/cfssl

$ wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64
$ chmod +x cfssljson_linux-amd64
$ mv cfssljson_linux-amd64 /usr/local/bin/cfssljson

$ wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64
$ chmod +x cfssl-certinfo_linux-amd64
$ mv cfssl-certinfo_linux-amd64 /usr/local/bin/cfssl-certinfo

#$ cfssl print-defaults config > config.json  #默认CA配置文件
#$ cfssl print-defaults csr > csr.json        #默认证书请求配置

2、任选一服务器创建k8s项目CA中心并同步到集群所有服务器

2.1 创建目录

mkdir -p /etc/kubernetes/ssl
cd /etc/kubernetes/ssl

2.2 创建CA证书配置文件

$cat <<EOF  > ca-config.json
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "kubernetes": {
        "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ],
        "expiry": "87600h"
      }
    }
  }
}
EOF

ca-config.json：可以定义多个 profiles，分别指定不同的过期时间、使用场景等参数；后续在签名证书时使用某个 profile；
signing：表示该证书可用于签名其它证书；生成的 ca.pem 证书中 CA=TRUE；
server auth：表示 client 可以用该 CA 对 server 提供的证书进行验证；
client auth：表示 server 可以用该 CA 对 client 提供的证书进行验证；

2.2 创建CA根证书签名请求

$cat <<EOF > ca-csr.json
{
  "CN": "kubernetes",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

"CN"：Common Name，kube-apiserver 从证书中提取该字段作为请求的用户名 (User Name)；浏览器使用该字段验证网站是否合法；
"O"：Organization，kube-apiserver 从证书中提取该字段作为请求用户所属的组 (Group)；

2.3 生成CA中心根证书和密钥

$ cfssl gencert -initca ca-csr.json | cfssljson -bare ca
$ ls ca*
ca-config.json  ca.csr  ca-csr.json  ca-key.pem  ca.pem

2.4 将证书、密钥、配置文件分发至所有服务器

将/etc/kubernetes/ssl下的文件分发到集群上所有服务器上。

三、etcd集群的安装部署

etcd集群是kubernetes存储各类管理状态数据的一个基础服务，必须做到高可用。

逐台安装如下：

1、创建并导入etcd安装用的临时环境变量

$ cat <<EOF > /root/env-etcd.sh
export NODE_NAME="etcd-host0" # 当前部署的机器名称(随便定义，只要能区分不同机器即可)
export NODE_IP="10.211.103.167" # 当前部署的机器 IP
export NODE_IPS="10.211.103.167 10.211.103.168 10.211.103.169" # etcd 集群所有机器 IP# etcd 集群间通信的IP和端口
export ETCD_NODES="etcd-host0=https://10.211.103.167:2380,etcd-host1=https://10.211.103.168:2380,etcd-host2=https://10.211.103.169:2380"
EOF

$ source /root/env-etcd.sh
$ source /root/env-global.sh  #以防出错再次导入

2、下载并安装etcd

到 https://github.com/coreos/etcd/releases 页面下载最新版本的二进制文件：

$ wget https://github.com/coreos/etcd/releases/download/v3.2.9/etcd-v3.2.9-linux-amd64.tar.gz
$ tar -xvf etcd-v3.2.9-linux-amd64.tar.gz
$ mv etcd-v3.2.9-linux-amd64/etcd* /usr/local/bin

3、创建etcd使用的密钥和证书

3.1 创建证书签名请求

$ cat > etcd-csr.json <<EOF
{
  "CN": "etcd",
  "hosts": [
    "127.0.0.1",
    "${NODE_IP}"
  ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

注：hosts必须带上，否则起不来

3.2 生成etcd的证书和私钥

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes etcd-csr.json | cfssljson -bare etcd
$ ls etcd*
etcd.csr  etcd-csr.json  etcd-key.pem etcd.pem
$ mkdir -p /etc/etcd/ssl
$ mv etcd*.pem /etc/etcd/ssl
$ rm etcd.csr  etcd-csr.json

4、创建systemd unit文件并启动服务

4.1 创建etcd.service文件

$ source /root/env-global.sh  #以防遗漏再导入一次环境变量
$ source /root/env-etcd.sh    #以防遗漏再导入一次环境变量

$ mkdir -p /var/lib/etcd  # 必须先创建工作目录
$ cat <<EOF > etcd.service
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
Documentation=https://github.com/coreos
[Service]
Type=notify
WorkingDirectory=/var/lib/etcd/
ExecStart=/usr/local/bin/etcd \\
  --name=${NODE_NAME} \\
  --cert-file=/etc/etcd/ssl/etcd.pem \\
  --key-file=/etc/etcd/ssl/etcd-key.pem \\
  --peer-cert-file=/etc/etcd/ssl/etcd.pem \\
  --peer-key-file=/etc/etcd/ssl/etcd-key.pem \\
  --trusted-ca-file=/etc/kubernetes/ssl/ca.pem \\
  --peer-trusted-ca-file=/etc/kubernetes/ssl/ca.pem \\
  --initial-advertise-peer-urls=https://${NODE_IP}:2380 \\
  --listen-peer-urls=https://${NODE_IP}:2380 \\
  --listen-client-urls=https://${NODE_IP}:2379,http://127.0.0.1:2379 \\
  --advertise-client-urls=https://${NODE_IP}:2379 \\
  --initial-cluster-token=etcd-cluster-0 \\
  --initial-cluster=${ETCD_NODES} \\
  --initial-cluster-state=new \\
  --data-dir=/var/lib/etcd
Restart=on-failure
RestartSec=5
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

4.2 启动服务

$ mv etcd.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable etcd
$ systemctl start etcd
$ systemctl status etcd

5、etcd集群安装好后验证服务

$ for ip in ${NODE_IPS}; do
  ETCDCTL_API=3 /usr/local/bin/etcdctl \
  --endpoints=https://${ip}:2379  \
  --cacert=/etc/kubernetes/ssl/ca.pem \
  --cert=/etc/etcd/ssl/etcd.pem \
  --key=/etc/etcd/ssl/etcd-key.pem \
  endpoint health; done

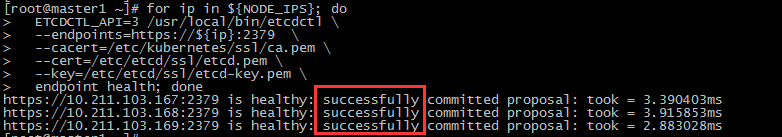

执行结果如下：


四、k8s的master节点安装部署

1、创建master和node节点使用的临时环境变量

master和node共用一套临时环境变量
$ cat  <<EOF  > /root/env-master-node.sh
export NODE_IP="10.211.103.167"   # 本机服务器地址
export MASTER_IP="10.211.103.167" # kubernetes master地址
export KUBE_APISERVER="https://10.211.103.167:6443"
EOF

$ source /root/env-master-node.sh  #导入临时变量
$ source /root/env-etcd.sh  #以防出错再次导入
$ source /root/env-global.sh  #以防出错再次导入

2、安装kubectl命令行工具

kubectl 默认从 ~/.kube/config 配置文件获取访问 kube-apiserver 地址、证书、用户名等信息，如果没有配置该文件，执行命令时出错。

2.1 下载安装kubenetes的6个组件

$ wget https://dl.k8s.io/v1.8.2/kubernetes-server-linux-amd64.tar.gz
$ tar -xf kubernetes-server-linux-amd64.tar.gz
$ cd kubernetes
$ mv server/bin/{kube-apiserver,kube-controller-manager,kube-scheduler,kubectl,kube-proxy,kubelet} /usr/local/bin

2.2 创建kubectl使用的admin证书

$ cat  <<EOF > admin-csr.json
{
  "CN": "admin",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "system:masters",
      "OU": "System"
    }
  ]
}
EOF

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes admin-csr.json | cfssljson -bare admin

$ ls admin*
admin.csr  admin-csr.json  admin-key.pem  admin.pem
$ mv admin*.pem /etc/kubernetes/ssl/
$ rm admin.csr admin-csr.json

amdin证书说明：

● 后续 kube-apiserver 使用 RBAC 对客户端(如 kubelet、kube-proxy、Pod)请求进行授权；

● kube-apiserver 预定义了一些 RBAC 使用的 RoleBindings，如 cluster-admin 将 Group system:masters 与 Role cluster-admin 绑定，该 Role 授予了调用kube-apiserver 所有 API的权限；

● O 指定该证书的 Group 为 system:masters，kubelet 使用该证书访问 kube-apiserver 时，由于证书被 CA 签名，所以认证通过，同时由于证书用户组为经过预授权的 system:masters，所以被授予访问所有 API 的权限；

2.3 创建kubectl 的kubeconfig配置文件

$ # 设置集群参数
$ kubectl config set-cluster kubernetes \
  --certificate-authority=/etc/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER}
$ # 设置客户端认证参数
$ kubectl config set-credentials admin \
  --client-certificate=/etc/kubernetes/ssl/admin.pem \
  --embed-certs=true \
  --client-key=/etc/kubernetes/ssl/admin-key.pem
$ # 设置上下文参数
$ kubectl config set-context kubernetes \
  --cluster=kubernetes \
  --user=admin
$ # 设置默认上下文
$ kubectl config use-context kubernetes

● admin.pem 证书 O 字段值为 system:masters，kube-apiserver 预定义的 RoleBinding cluster-admin 将 Group system:masters 与 Role cluster-admin 绑定，该 Role 授予了调用kube-apiserver 相关 API 的权限；

● 生成的 kubeconfig 被保存到 ~/.kube/config 文件（配置文件可以在集群通用下发，也可以每个节点单独创建）；

3、安装部署flannel网络

3.1 加载临时环境变量

$ source /root/env-master-node.sh
$ source /root/env-etcd.sh
$ source /root/env-global.sh

3.2 创建证书请求文件并生成证书和私钥

$ cat <<EOF > flanneld-csr.json
{
  "CN": "flanneld",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes flanneld-csr.json | cfssljson -bare flanneld
$ ls flanneld*
flanneld.csr  flanneld-csr.json  flanneld-key.pem flanneld.pem
$ mkdir -p /etc/flanneld/ssl
$ mv flanneld*.pem /etc/flanneld/ssl
$ rm flanneld.csr  flanneld-csr.json

3.3 向etcd写入集群pod网段信息（本步只需第一次执行）

$ etcdctl \
  --endpoints=${ETCD_ENDPOINTS} \
  --ca-file=/etc/kubernetes/ssl/ca.pem \
  --cert-file=/etc/flanneld/ssl/flanneld.pem \
  --key-file=/etc/flanneld/ssl/flanneld-key.pem \
  set ${FLANNEL_ETCD_PREFIX}/config '{"Network":"'${CLUSTER_CIDR}'", "SubnetLen": 24, "Backend": {"Type": "vxlan"}}'

● flanneld 目前版本 (v0.9.0) 不支持 etcd v3，故使用 etcd v2 API 写入配置 key 和网段数据；

● 写入的 Pod 网段(${CLUSTER_CIDR}，172.30.0.0/16) 必须与 kube-controller-manager 的 --cluster-cidr 选项值一致；

3.4 下载安装二进制文件

$ mkdir flannel
$ wget https://github.com/coreos/flannel/releases/download/v0.9.0/flannel-v0.9.0-linux-amd64.tar.gz
$ tar -xf flannel-v0.9.0-linux-amd64.tar.gz -C flannel
$ ls flannel
flanneld  mk-docker-opts.sh  README.md
$ mv  flannel/*  /usr/local/bin

3.5 创建systemd unit文件并启动服务

$ cat <<EOF  > flanneld.service
[Unit]
Description=Flanneld overlay address etcd agent
After=network.target
After=network-online.target
Wants=network-online.target
After=etcd.service
Before=docker.service
[Service]
Type=notify
ExecStart=/usr/local/bin/flanneld \\
  -etcd-cafile=/etc/kubernetes/ssl/ca.pem \\
  -etcd-certfile=/etc/flanneld/ssl/flanneld.pem \\
  -etcd-keyfile=/etc/flanneld/ssl/flanneld-key.pem \\
  -etcd-endpoints=${ETCD_ENDPOINTS} \\
  -etcd-prefix=${FLANNEL_ETCD_PREFIX}
ExecStartPost=/usr/local/bin/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/docker
Restart=on-failure
[Install]
WantedBy=multi-user.target
RequiredBy=docker.service
EOF

$ cp flanneld.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable flanneld
$ systemctl start flanneld
$ systemctl status flanneld

● mk-docker-opts.sh 脚本将分配给 flanneld 的 Pod 子网网段信息写入到 /run/flannel/docker 文件中，后续 docker 启动时使用这个文件中参数值设置 docker0 网桥；

● flanneld 使用系统缺省路由所在的接口和其它节点通信，对于有多个网络接口的机器（如，内网和公网），可以用 --iface 选项值指定通信接口(上面的 systemd unit 文件没指定这个选项)，如本着 Vagrant + Virtualbox，就要指定--iface=enp0s8；

3.6 检查分配给各flanneld的pod网段信息

$ # 查看集群 Pod 网段(/16)
$ etcdctl \
  --endpoints=${ETCD_ENDPOINTS} \
  --ca-file=/etc/kubernetes/ssl/ca.pem \
  --cert-file=/etc/flanneld/ssl/flanneld.pem \
  --key-file=/etc/flanneld/ssl/flanneld-key.pem \
  get ${FLANNEL_ETCD_PREFIX}/config
$ # 查看已分配的 Pod 子网段列表(/24)
$ etcdctl \
  --endpoints=${ETCD_ENDPOINTS} \
  --ca-file=/etc/kubernetes/ssl/ca.pem \
  --cert-file=/etc/flanneld/ssl/flanneld.pem \
  --key-file=/etc/flanneld/ssl/flanneld-key.pem \
  ls ${FLANNEL_ETCD_PREFIX}/subnets
$ # 查看某一 Pod 网段对应的 flanneld 进程监听的 IP 和网络参数
$ etcdctl \
  --endpoints=${ETCD_ENDPOINTS} \
  --ca-file=/etc/kubernetes/ssl/ca.pem \
  --cert-file=/etc/flanneld/ssl/flanneld.pem \
  --key-file=/etc/flanneld/ssl/flanneld-key.pem \
  get ${FLANNEL_ETCD_PREFIX}/subnets/172.30.19.0-24

4、配置启动kube-apiserver

4.1 创建kubernetes证书

$ cat > kubernetes-csr.json <<EOF
{
  "CN": "kubernetes",
  "hosts": [
    "127.0.0.1",
    "${MASTER_IP}",
    "${CLUSTER_KUBERNETES_SVC_IP}",
    "kubernetes",
    "kubernetes.default",
    "kubernetes.default.svc",
    "kubernetes.default.svc.cluster",
    "kubernetes.default.svc.cluster.local"
  ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes kubernetes-csr.json | cfssljson -bare kubernetes
$ ls kubernetes*
kubernetes.csr  kubernetes-csr.json  kubernetes-key.pem  kubernetes.pem
$ mkdir -p /etc/kubernetes/ssl/
$ mv kubernetes*.pem /etc/kubernetes/ssl/
$ rm kubernetes.csr  kubernetes-csr.json

注：hosts必须写，否则kubectl不生效

4.2 创建 kube-apiserver 使用的客户端 token 文件

kubelet 首次启动时向 kube-apiserver 发送 TLS Bootstrapping 请求，kube-apiserver 验证 kubelet 请求中的 token 是否与它配置的 token.csv 一致，如果一致则自动为 kubelet生成证书和秘钥。

$source /root/env-master-node.sh
$source /root/env-etcd.sh
$source /root/env-global.sh  # 再次导入安装临时使用的环境变量

$ cat > token.csv <<EOF
${BOOTSTRAP_TOKEN},kubelet-bootstrap,10001,"system:kubelet-bootstrap"
EOF
$ mv token.csv /etc/kubernetes/

4.3 创建 kube-apiserver 的 systemd unit 文件并启动

$ cat <<EOF  > kube-apiserver.service
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
After=network.target
[Service]
ExecStart=/usr/local/bin/kube-apiserver \\
  --admission-control=NamespaceLifecycle,LimitRanger,ServiceAccount,DefaultStorageClass,ResourceQuota \\
  --advertise-address=${MASTER_IP} \\
  --bind-address=${MASTER_IP} \\
  --insecure-bind-address=${MASTER_IP} \\
  --authorization-mode=RBAC \\
  --runtime-config=rbac.authorization.k8s.io/v1alpha1 \\
  --kubelet-https=true \\
  --experimental-bootstrap-token-auth \\
  --token-auth-file=/etc/kubernetes/token.csv \\
  --service-cluster-ip-range=${SERVICE_CIDR} \\
  --service-node-port-range=${NODE_PORT_RANGE} \\
  --tls-cert-file=/etc/kubernetes/ssl/kubernetes.pem \\
  --tls-private-key-file=/etc/kubernetes/ssl/kubernetes-key.pem \\
  --client-ca-file=/etc/kubernetes/ssl/ca.pem \\
  --service-account-key-file=/etc/kubernetes/ssl/ca-key.pem \\
  --etcd-cafile=/etc/kubernetes/ssl/ca.pem \\
  --etcd-certfile=/etc/kubernetes/ssl/kubernetes.pem \\
  --etcd-keyfile=/etc/kubernetes/ssl/kubernetes-key.pem \\
  --etcd-servers=${ETCD_ENDPOINTS} \\
  --enable-swagger-ui=true \\
  --allow-privileged=true \\
  --apiserver-count=3 \\
  --audit-log-maxage=30 \\
  --audit-log-maxbackup=3 \\
  --audit-log-maxsize=100 \\
  --audit-log-path=/var/lib/audit.log \\
  --event-ttl=1h \\
  --v=2
Restart=on-failure
RestartSec=5
Type=notify
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

$ cp kube-apiserver.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable kube-apiserver
$ systemctl start kube-apiserver
$ systemctl status kube-apiserver

● --authorization-mode=RBAC 指定在安全端口使用 RBAC 授权模式，拒绝未通过授权的请求；

● kube-scheduler、kube-controller-manager 一般和 kube-apiserver 部署在同一台机器上，它们使用非安全端口和 kube-apiserver通信;
kubelet、kube-proxy、kubectl 部署在其它 Node 节点上，如果通过安全端口访问 kube-apiserver，则必须先通过 TLS 证书认证，再通过 RBAC 授权；

● kube-proxy、kubectl 通过在使用的证书里指定相关的 User、Group 来达到通过 RBAC 授权的目的；

如果使用了 kubelet TLS Boostrap 机制，则不能再指定 --kubelet-certificate-authority、--kubelet-client-certificate 和 --kubelet-client-key 选项，否则后续 kube-apiserver 校验 kubelet 证书时出现 ”x509: certificate signed by unknown authority“ 错误；

● --admission-control 值必须包含 ServiceAccount，否则部署集群插件时会失败；

● --bind-address 不能为 127.0.0.1；

● --service-cluster-ip-range 指定 Service Cluster IP 地址段，该地址段不能路由可达；

● --service-node-port-range=${NODE_PORT_RANGE} 指定 NodePort 的端口范围；

● 缺省情况下 kubernetes 对象保存在 etcd /registry 路径下，可以通过 --etcd-prefix 参数进行调整；
5、配置启动kube-controller-manager

$ source /root/env-master-node.sh
$ source /root/env-etcd.sh
$ source /root/env-global.sh  # 再次导入安装临时使用的环境变量
$ cat <<EOF > kube-controller-manager.service
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
[Service]
ExecStart=/usr/local/bin/kube-controller-manager \\
  --address=127.0.0.1 \\
  --master=http://${MASTER_IP}:8080 \\
  --allocate-node-cidrs=true \\
  --service-cluster-ip-range=${SERVICE_CIDR} \\
  --cluster-cidr=${CLUSTER_CIDR} \\
  --cluster-name=kubernetes \\
  --cluster-signing-cert-file=/etc/kubernetes/ssl/ca.pem \\
  --cluster-signing-key-file=/etc/kubernetes/ssl/ca-key.pem \\
  --service-account-private-key-file=/etc/kubernetes/ssl/ca-key.pem \\
  --root-ca-file=/etc/kubernetes/ssl/ca.pem \\
  --leader-elect=true \\
  --v=2
Restart=on-failure
RestartSec=5
[Install]
WantedBy=multi-user.target
EOF

$ cp kube-controller-manager.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable kube-controller-manager
$ systemctl start kube-controller-manager

● --address 值必须为 127.0.0.1，因为当前 kube-apiserver 期望 scheduler 和 controller-manager 在同一台机器；

● --master=http://{MASTER_IP}:8080：使用非安全 8080 端口与 kube-apiserver 通信；

● --cluster-cidr 指定 Cluster 中 Pod 的 CIDR 范围，该网段在各 Node 间必须路由可达(flanneld保证)；

● --service-cluster-ip-range 参数指定 Cluster 中 Service 的CIDR范围，该网络在各 Node 间必须路由不可达，必须和 kube-apiserver 中的参数一致；

● --cluster-signing-* 指定的证书和私钥文件用来签名为 TLS BootStrap 创建的证书和私钥；

● --root-ca-file 用来对 kube-apiserver 证书进行校验，指定该参数后，才会在Pod 容器的 ServiceAccount 中放置该 CA 证书文件；

● --leader-elect=true 部署多台机器组成的 master 集群时选举产生一处于工作状态的 kube-controller-manager 进程；

6、配置和启动 kube-scheduler

$ source /root/env-master-node.sh
$ source /root/env-etcd.sh
$ source /root/env-global.sh  # 再次导入安装临时使用的环境变量
$ cat > kube-scheduler.service <<EOF
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
[Service]
ExecStart=/usr/local/bin/kube-scheduler \\
  --address=127.0.0.1 \\
  --master=http://${MASTER_IP}:8080 \\
  --leader-elect=true \\
  --v=2
Restart=on-failure
RestartSec=5
[Install]
WantedBy=multi-user.target
EOF

$ cp kube-scheduler.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable kube-scheduler
$ systemctl start kube-scheduler

● --address 值必须为 127.0.0.1，因为当前 kube-apiserver 期望 scheduler 和 controller-manager 在同一台机器；

● --master=http://{MASTER_IP}:8080：使用非安全 8080 端口与 kube-apiserver 通信；

● --leader-elect=true 部署多台机器组成的 master 集群时选举产生一处于工作状态的 kube-controller-manager 进程；

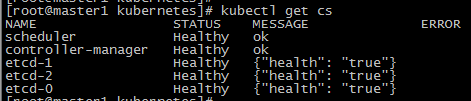

7、验证master节点安装情况


8、system:node权限问题更改，否则会造成node无法注册kube-apiserver（Unable to register node）

kubectl set subject clusterrolebinding system:node --group=system:nodes

五、k8s的node节点安装部署

1、安装部署flannel网络

详见master节点安装的第3条，注意去掉etcd的写入信息的步骤。

2、下载安装kubernetes的6个组件

$ wget https://dl.k8s.io/v1.8.2/kubernetes-server-linux-amd64.tar.gz
$ tar -xf kubernetes-server-linux-amd64.tar.gz
$ cd kubernetes
$ mv server/bin/{kube-apiserver,kube-controller-manager,kube-scheduler,kubectl,kube-proxy,kubelet} /usr/local/bin

3、安装kubectl命令行工具

详见master节点安装的第2条。

4、安装配置启动docker

4.1 下载安装docker

$ wget https://download.docker.com/linux/centos/docker-ce.repo
$ mv  docker-ce.repo  /etc/yum.repos.d/
$ yum clean all && yum makecache
$ yum install docker-ce-17.09.0.ce  -y

4.2 创建docker的systemd unit文件并启动服务

$ vim docker.service
[Unit]
Description=Docker Application Container Engine
Documentation=http://docs.docker.io

[Service]
Environment="PATH=/root/local/bin:/bin:/sbin:/usr/bin:/usr/sbin"
EnvironmentFile=-/run/flannel/docker
ExecStartPost=/sbin/iptables -I FORWARD -s 0.0.0.0/0 -j ACCEPT
ExecStart=/usr/bin/dockerd --log-level=error $DOCKER_NETWORK_OPTIONS
ExecReload=/bin/kill -s HUP $MAINPID
Restart=on-failure
RestartSec=5
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.targe

$ cp docker.service /etc/systemd/system/docker.service
$ systemctl daemon-reload
$ systemctl enable docker
$ systemctl start docker

● dockerd 运行时会调用其它 docker 命令，如 docker-proxy，所以需要将 docker 命令所在的目录加到 PATH 环境变量中；

● flanneld 启动时将网络配置写入到 /run/flannel/docker 文件中的变量 DOCKER_NETWORK_OPTIONS，dockerd 命令行上指定该变量值来设置 docker0 网桥参数；

● 如果指定了多个 EnvironmentFile 选项，则必须将 /run/flannel/docker 放在最后(确保 docker0 使用 flanneld 生成的 bip 参数)；
不能关闭默认开启的 --iptables 和 --ip-masq 选项；

● 如果内核版本比较新，建议使用 overlay 存储驱动；

● docker 从 1.13 版本开始，可能将 iptables FORWARD chain的默认策略设置为DROP，从而导致 ping 其它 Node 上的 Pod IP 失败，遇到这种情况时，需要ExecStartPost设置策略为 ACCEPT。

5、安装配置启动kubelete

kubelet 启动时向 kube-apiserver 发送 TLS bootstrapping 请求，需要先将 bootstrap token 文件中的 kubelet-bootstrap 用户赋予system:node-bootstrapper 角色，然后 kubelet 才有权限创建认证请求(certificatesigningrequests)：（只需第一次执行）

$ kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap

--user=kubelet-bootstrap是文件 /etc/kubernetes/token.csv 中指定的用户名，同时也写入了文件 /etc/kubernetes/bootstrap.kubeconfig；

5.1 创建 kubelet bootstrapping kubeconfig 文件

$ # 设置集群参数
$ kubectl config set-cluster kubernetes \
  --certificate-authority=/etc/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置客户端认证参数
$ kubectl config set-credentials kubelet-bootstrap \
  --token=${BOOTSTRAP_TOKEN} \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置上下文参数
$ kubectl config set-context default \
  --cluster=kubernetes \
  --user=kubelet-bootstrap \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置默认上下文
$ kubectl config use-context default --kubeconfig=bootstrap.kubeconfig
$ mv bootstrap.kubeconfig /etc/kubernetes/

注：/etc/kubernetes/bootstrap.kubeconfig在node节点中可以集群通用，集中下发。

5.2 创建kubelet的systemd unit文件并启动服务

$ source /root/env-master-node.sh
$ source /root/env-etcd.sh
$ source /root/env-global.sh  # 再次导入安装临时使用的环境变量
$ mkdir /var/lib/kubelet # 必须先创建工作目录
$ cat  <<EOF > kubelet.service
[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
After=docker.service
Requires=docker.service

[Service]
WorkingDirectory=/var/lib/kubelet
ExecStart=/usr/local/bin/kubelet \\
  --address=${NODE_IP} \\
  --pod-infra-container-image=registry.access.redhat.com/rhel7/pod-infrastructure:latest \\
  --experimental-bootstrap-kubeconfig=/etc/kubernetes/bootstrap.kubeconfig \\
  --kubeconfig=/etc/kubernetes/kubelet.kubeconfig \\
  --require-kubeconfig \\
  --cert-dir=/etc/kubernetes/ssl \\
  --cluster-dns=${CLUSTER_DNS_SVC_IP} \\
  --cluster-domain=${CLUSTER_DNS_DOMAIN} \\
  --hairpin-mode promiscuous-bridge \\
  --allow-privileged=true \\
  --serialize-image-pulls=false \\
  --logtostderr=true \\
  --v=2
ExecStartPost=/sbin/iptables -A INPUT -s 10.0.0.0/8 -p tcp --dport 4194 -j ACCEPT
ExecStartPost=/sbin/iptables -A INPUT -s 172.16.0.0/12 -p tcp --dport 4194 -j ACCEPT
ExecStartPost=/sbin/iptables -A INPUT -s 192.168.0.0/16 -p tcp --dport 4194 -j ACCEPT
ExecStartPost=/sbin/iptables -A INPUT -p tcp --dport 4194 -j DROP
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

$ cp kubelet.service /etc/systemd/system/kubelet.service
$ systemctl daemon-reload
$ systemctl enable kubelet
$ systemctl start kubelet
$ systemctl status kubelet

6、启动后登陆master1节点操作

7、安装配置启动kube-proxy

7.1 创建kube-proxy证书

$ cat  <<EOF > kube-proxy-csr.json
{
  "CN": "system:kube-proxy",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes  kube-proxy-csr.json | cfssljson -bare kube-proxy
$ ls kube-proxy*
kube-proxy.csr  kube-proxy-csr.json  kube-proxy-key.pem  kube-proxy.pem
$ mv kube-proxy*.pem /etc/kubernetes/ssl/
$ rm kube-proxy.csr  kube-proxy-csr.json

● CN 指定该证书的 User 为 system:kube-proxy；

● kube-apiserver 预定义的 RoleBinding system:node-proxier 将User system:kube-proxy 与 Role system:node-proxier 绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限；

● hosts 属性值为空列表；

7.2 创建kube-proxy kubeconfig文件

$ # 设置集群参数
$ kubectl config set-cluster kubernetes \
  --certificate-authority=/etc/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置客户端认证参数
$ kubectl config set-credentials kube-proxy \
  --client-certificate=/etc/kubernetes/ssl/kube-proxy.pem \
  --client-key=/etc/kubernetes/ssl/kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置上下文参数
$ kubectl config set-context default \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置默认上下文
$ kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
$ mv kube-proxy.kubeconfig /etc/kubernetes

● 设置集群参数和客户端认证参数时 --embed-certs 都为 true，这会将 certificate-authority、client-certificate 和 client-key 指向的证书文件内容写入到生成的 kube-proxy.kubeconfig 文件中；

● kube-proxy.pem 证书中 CN 为 system:kube-proxy，kube-apiserver 预定义的 RoleBinding cluster-admin 将User system:kube-proxy 与 Role system:node-proxier 绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限；

7.3 创建systemd unit文件并启动

$ source /root/env-master-node.sh
$ source /root/env-etcd.sh
$ source /root/env-global.sh  # 再次导入安装临时使用的环境变量

$ mkdir -p /var/lib/kube-proxy # 必须先创建工作目录
$ cat <<EOF  > kube-proxy.service
[Unit]
Description=Kubernetes Kube-Proxy Server
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
After=network.target

[Service]
WorkingDirectory=/var/lib/kube-proxy
ExecStart=/usr/local/bin/kube-proxy \\
  --bind-address=${NODE_IP} \\
  --cluster-cidr=${SERVICE_CIDR} \\
  --kubeconfig=/etc/kubernetes/kube-proxy.kubeconfig \\
  --logtostderr=true \\
  --v=2
Restart=on-failure
RestartSec=5
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

$ cp kube-proxy.service /etc/systemd/system/
$ systemctl daemon-reload
$ systemctl enable kube-proxy
$ systemctl start kube-proxy
$ systemctl status kube-proxy

● --hostname-override 参数值必须与 kubelet 的值一致，否则 kube-proxy 启动后会找不到该 Node，从而不会创建任何 iptables 规则；
--cluster-cidr 必须与 kube-apiserver 的 --service-cluster-ip-range 选项值一致；

● kube-proxy 根据 --cluster-cidr 判断集群内部和外部流量，指定 --cluster-cidr 或 --masquerade-all 选项后 kube-proxy 才会对访问 Service IP 的请求做 SNAT；

● --kubeconfig 指定的配置文件嵌入了 kube-apiserver 的地址、用户名、证书、秘钥等请求和认证信息；
预定义的 RoleBinding cluster-admin 将User system:kube-proxy 与 Role system:node-proxier 绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限；


好了到此为止kubenetes全部安装完成,测试正常。

参考文档：1、opsnull的github安装文档； 2、kubernetes1.8.x全手动安装教程；

欢迎扫描关注微信公众号【运维网咖社】

社长"矢量比特"，曾就职中软、新浪，现任职小米，致力于DevOps运维体系的探索和运维技术的研究实践.
